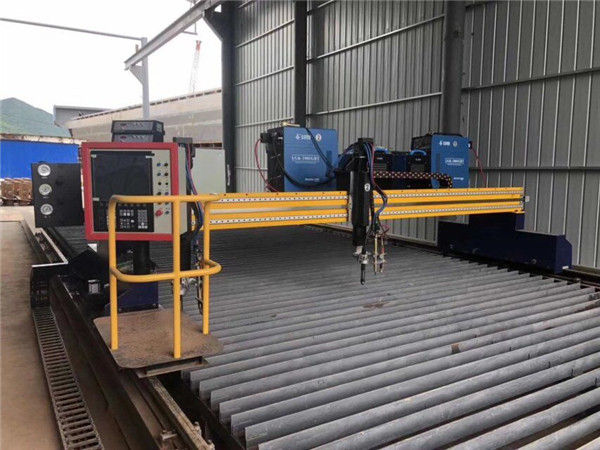

เครื่องตัดพลาสมา Gantry 3mx8m
ข้อมูลพื้นฐาน


แบบจำลอง NO .: 3MX8M
การตัดแก๊ส: ออกซิเจน + อะเซทิลีนหรือโพรเพน
ระบบซีเอ็นซี: Beijing Start CNC
มอเตอร์และไดร์เวอร์: Stepper & Nbsp; มอเตอร์และไดร์เวอร์
ซอฟต์แวร์: ซอฟต์แวร์ Fastcam
ความแม่นยำในการเคลื่อนย้าย: 0.01mm ต่อก้าว
โหมดไดรฟ์: คู่มือเชิงเส้นและ Rack Gear
เครื่องตัดไฟฉายวิธีการทำความเย็น: การระบายความร้อนด้วยอากาศหรือการระบายความร้อนด้วยน้ำ
ปัจจุบัน: 30-400A แหล่งเครื่องตัดพลาสม่า
เวลาดำเนินการ: 7 วัน
Nest ซอฟต์แวร์: Fastcam
ข้อมูลจำเพาะ: 3000X8000MM

คุณสมบัติ


1 โครงสร้างที่มีการเชื่อมต่อทั้งหมด, Y, แกน X พร้อมชุดไดรฟ์แร็คและเชิงเส้น, แกน Z พร้อมด้วยการยกไฟฟ้าอัตโนมัติเพื่อรับประกันความเร็วในการตัดและคุณภาพ
2 เครื่องที่มีระบบหล่อลื่นระบบดูดควันและสารป้องกันฝุ่น 3 การตั้งค่าเป็นเรื่องง่ายมากทุกชนิดของกราฟิก CAD สามารถอ่านได้โดยตรงโดยระบบรางซอฟท์แว U ของเราซอฟแวร์สามารถแก้ไขกราฟิกโดยอัตโนมัติ
4.Colocated อินเตอร์เฟซ Udisk และรหัสตัดอัตโนมัติซอฟต์แวร์แปลงสำหรับ CAD วาดรูปวาด CAD สามารถใส่โดยตรงลงในเครื่องตัดผ่าน U - disk
5 คำแนะนำสำหรับการดำเนินการแต่ละอย่างจะปรากฏที่หน้าจอในขณะใด ๆ เพื่อให้ผู้ประกอบการสามารถใช้ระบบของเราโดยไม่ได้รับการฝึกฝนหรืออ่านคำแนะนำ
6.Collocated ไฟแสดงสถานะสำหรับ hitches ต่างๆ hitches วินิจฉัยได้ชัดเจนเพียงอย่างรวดเร็วและการบำรุงรักษาสะดวกและรวดเร็ว
7 มีคีย์ที่จำเป็นสำหรับการควบคุมการเคลื่อนไหวในสายการบินไฟฉายดังนั้นผู้ปฏิบัติงานสามารถเคลื่อนยันไฟฉายไปยังจุดที่ถูกต้องได้
8 ด้วยจุดหยุดพักหรือการหยุดชะงักของพลังงานฟังก์ชันหน่วยความจำ

พารามิเตอร์


Name (English) Gantry เครื่องตัด CNC
แบบ3000 6000 ×× 13000 6000 ×× 1A3000 6000 ×× 1 + 1A
ประเภทตัดOxy เชื้อเพลิงพลาสมาOxy เชื้อเพลิงและพลาสม่า
โครงสร้างGantry ไดรฟ์คู่
ช่วงแทร็กและรางคู่มือ3000 × 6000mm
ขนาดการตัดที่มีประสิทธิภาพ2400 × 4500mm
การส่งผ่านรถยกหลักตามแนวยาวและด้านข้าง: ชั้นวางและล้อเลื่อนรถเข็นทาสีแบบทแยงมุม: สายพานเหล็ก
การส่งผ่านท่อลากขวาง: ห่วงโซ่ลากพลาสติกอุตสาหกรรม

ตามยาว: รอกหมุนหรือโซ่ต่อสายดิน

ความหนาตัดเหล็กอ่อนขนาด 6-150 มม

2-40mm เหล็กอ่อน, SS, ทองเหลือง, อลูมิเนียม ฯลฯ (ขึ้นอยู่กับกำลังการผลิตพลาสม่า)Oxy-fuel 6-150 มม.

พลาสมา: ขึ้นอยู่กับความจุพลาสม่า;

ไฟฉายหมายเลข1 (2 เป็นตัวเลือก)1 (2 เป็นตัวเลือก)2
การควบคุมไฟฉาย (THC)การควบคุมไฟฉายด้วยมอเตอร์ (CAP auto THC เป็นตัวเลือก)แรงดันไฟฟ้าโค้ง THC อัตโนมัติ

แรงดันไฟฟ้า THC สำหรับพลาสม่า

การควบคุมไฟฉายด้วยมอเตอร์สำหรับการตัด oxy-fuel
